دليل الشراء العالمي لمحطة KBSG الجوالة المقاومة للحريق من النوع الجاف والمخصصة للاستخدام في المناجم
نظرة عامة على محولات KBSG الخاصة بالمناجم
تُستخدم محطة KBSG الجوالة المقاومة للحريق بشكل أساسي في المناجم التي تحتوي على غازات مختلطة بالميثان وغبار الفحم حيث توجد مخاطر انفجار. وهي تعمل كجهاز لتوزيع الطاقة لمعدات التعدين الآلية الشاملة داخل مناجم الفحم.
ميزات محولات التعدين KBSG
>يتكون المحول الجاف المقاوم للهب KBSG من غلاف، وغطاء غلاف، ومجموعة قلب، ومجموعة عازلة، وأسلاك عالية الجهد، وأسلاك منخفضة الجهد، وعربات سكة حديدية.

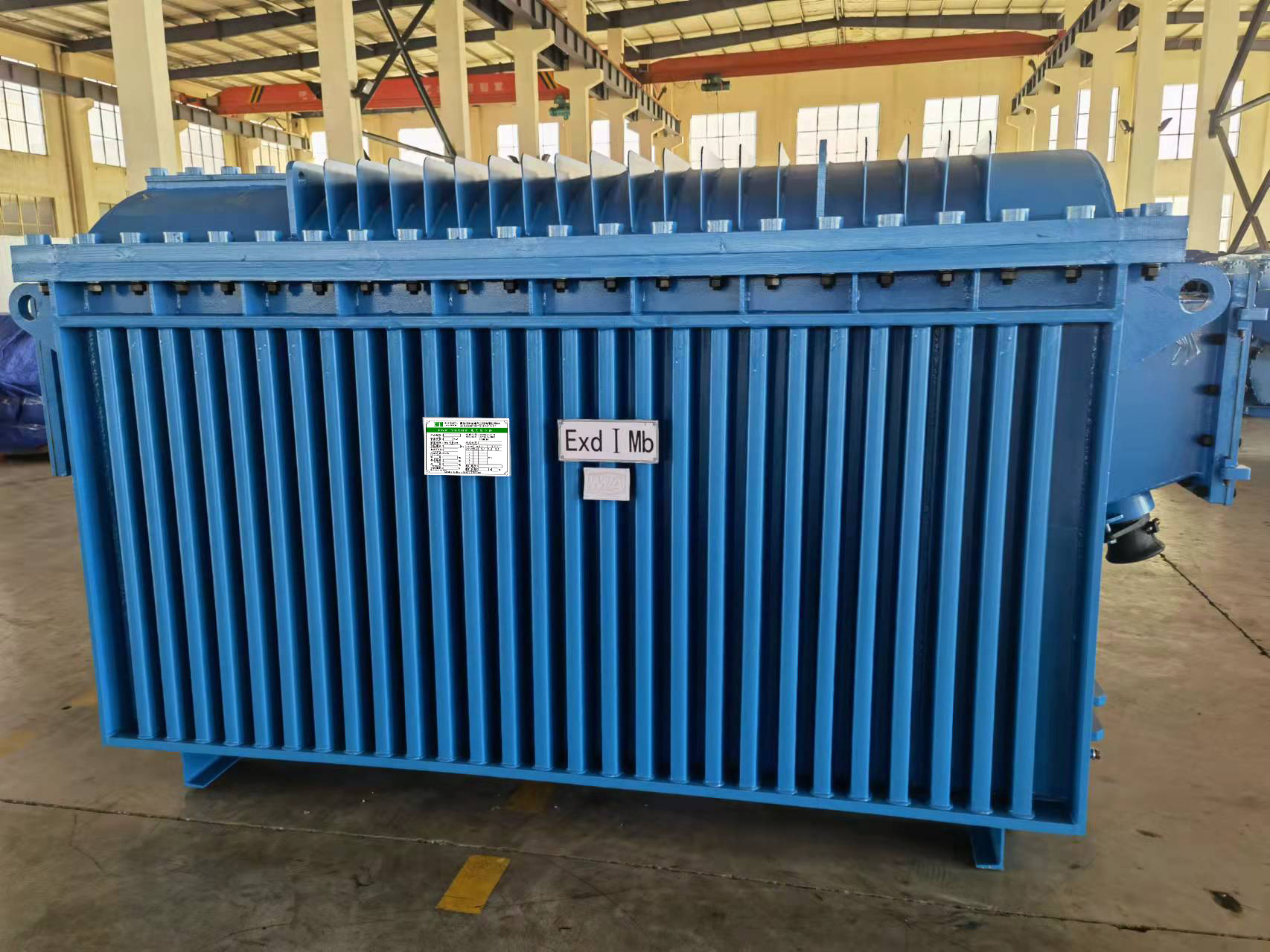

> يتميز غلاف محول KBSG بهيكل مقاوم للانفجار يفتح من الأعلى. تم تزويد غطاء الغلاف بأربع عروات رفع صغيرة لرفعه أثناء إزالته. تم تصنيع جانبي الغلاف من صفيحة فولاذية مموجة، بينما تم استخدام صفيحة فولاذية سميكة في القاعدة. تم تجهيز جانبي الجهد العالي والجهد المنخفض بشفاه توصيل لربط مفاتيح الجهد العالي/المنخفض. يتم تثبيت أربع عروات رفع كبيرة على الغلاف لرفع المحول بالكامل. يتم لحام مسامير التأريض وعلامات التأريض على طرفي الغلاف لتوصيل أسلاك التأريض الخارجية.
>تتصل الكابلات الداخلية المتشابكة عالية الجهد ومنخفضة الجهد وكابلات التحكم في درجة الحرارة بمفاتيح الجهد العالي والجهد المنخفض المعنية. يستخدم التحكم في درجة الحرارة مقاييس حرارة مقاومة من البلاتين PT100 أو مرحلات درجة الحرارة، والتي تصدر إشارات ارتفاع درجة الحرارة عندما تتجاوز درجات الحرارة الداخلية الحدود المسموح بها.

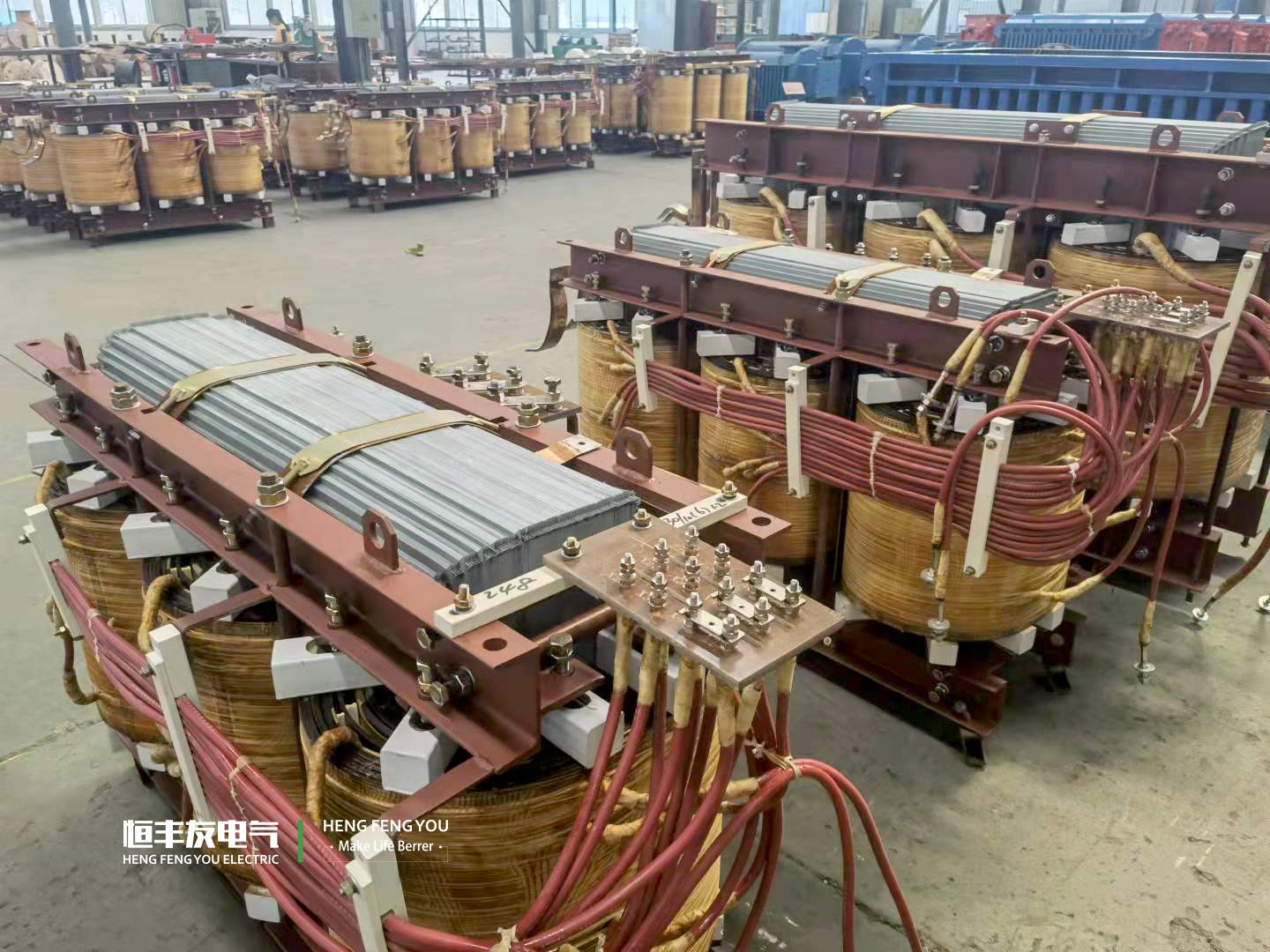

> تتكون مجموعة قلب محول KBSG من القلب ومكونات التثبيت والأجزاء العازلة. يستخدم القلب صفائح فولاذية سيليكونية عالية الجودة 30Q130 أو 30Q120 مدلفنة على البارد وموجهة الحبيبات في هيكل متعدد المراحل متدرج ومائل بالكامل بثلاث طبقات لتقليل خسائر عدم التحميل والتيار بدون تحميل. يتم طلاء صفائح اللب بسائل مانع للصدأ على الحواف المقطوعة، بينما يتم طلاء أعمدة اللب وأسطح المقرن السفلي بطلاء مقاوم للصدأ والرطوبة ومقاوم للحرارة العالية. تستخدم مكونات التثبيت قنوات فولاذية، مع تحقيق الشد العلوي والسفلي عبر هيكل قضيب ربط. يتم تنفيذ تدابير لمنع الإزاحة النسبية بين اللب ومكونات التثبيت، وبالتالي حماية جودة المنتج. تستخدم مكونات عزل اللب مواد عزل من الدرجة C عالية الجودة مصنوعة في الصين.
تتكون مجموعة عزل محولات KBSG من عزل طولي رئيسي، ولفات عالية/منخفضة الجهد، وهياكل تثبيت اللفات. يستخدم العزل الطولي الرئيسي مواد عزل عالية الجودة من الفئة C. تستخدم اللفات عالية الجهد ومنخفضة الجهد عملية لف محكمة لتعزيز القوة الميكانيكية. تتميز كلتا اللفات بموصلات نحاسية خالية من الأكسجين مغلفة بورق Nomex معزول من الفئة C. تقترب الثابتة العازلة لورق Nomex بشكل كبير من ثابتة الهواء، مما يضمن وجود حقول كهربائية موحدة حول اللفات ويقلل من التفريغ الجزئي. يستخدم تثبيت اللفات هيكلًا مزودًا بدبابيس تثبيت وكتل تثبيت خزفية، مع تضمين تدابير لمنع الارتخاء.
>يتم إنهاء أسلاك الجهد العالي عبر الكابلات، بينما تستخدم أسلاك الجهد المنخفض إما الكابلات أو قضبان التوصيل النحاسية. تتجاوز مسافات الزحف والفجوات الهوائية المتطلبات ذات الصلة لمعيار GB3836.3-2000 الصيني. في ظل ظروف التشغيل العادية، لا تتولد شرارات أو أقواس كهربائية أو درجات حرارة خطرة، مما يضمن التشغيل الآمن والموثوق.
>يتم تثبيت العربة بمسامير إلى قاعدة العلبة، وتتميز بعجلات قابلة للإزالة مع قياس مسار 900/600 مم.
معايير تصنيع وتركيب وقبول محولات التعدين KBSG
تلتزم Hengfengyou Electric بالمعايير التالية أثناء تصميم وتصنيع واختبار منتجات KBSG:
المعايير الوطنية الصينية GB ومعايير IEC ومعايير وزارة صناعة الطاقة والمواصفات ذات الصلة:
GB/T 16927.1-1997 ”تقنيات اختبار الجهد العالي - الجزء 1: المتطلبات العامة للاختبار“
GB/T 16927.2-1997 ”تقنيات اختبار الجهد العالي - الجزء 2: أنظمة القياس“
GB/T 5582-1993 ”درجات التلوث للعزل الخارجي للمعدات الكهربائية عالية الجهد“
GB 10237-1988 ”مستويات العزل واختبارات العزل لمحولات الطاقة - فجوات الهواء للعزل الخارجي“
GB 3836.1-2000 المتطلبات العامة للمعدات الكهربائية المقاومة للانفجار للاستخدام في الأجواء القابلة للانفجار
GB 3836.2-2000 المعدات الكهربائية المقاومة للانفجار للاستخدام في الأجواء القابلة للانفجار - العبوات المقاومة للاشتعال ”d“
GB 3836.3-2000 المعدات الكهربائية المقاومة للانفجار للأجواء القابلة للانفجار نوع الأمان المعزز ”e“
GB 6450-1986 محولات الطاقة من النوع الجاف
GB 8286-2005 محطات فرعية متنقلة مقاومة للاشتعال من النوع المستخدم في المناجم
المعلمات الفنية لمحولات KBSG من النوع المستخدم في المناجم:
| KBSGZY Dry Type Mining Explosion Isolation Moveable Transformer Substation | ||||||||||||
| Type |
Rated capacity (KVA) |
Voltage combination(KV) |
Connection group grade |
Loss(W) |
No-load current (%) |
Short-circuit resistance (%) |
Weight (kg) |
Dimensions L*W*H (mm) |
Gauge (mm) |
|||
|
High voltage (KV) |
Tapping range (%) |
Low voltage (KV) |
No-load loss | Load loss | ||||||||
| KBSGZY-50/6 | 50 | 6 | ±5 | 0.693/0.4 | YyO(d11) | 350 | 550 | 2.5 | 4 | 1950 | 2990*700*900 | 600 |
| KBSGZY-100/6 | 100 | 520 | 920 | 2.5 | 4 | 2050 | 3040*720*1000 | |||||
| KBSGZY-160/6 | 160 | 700 | 1300 | 2 | 4 | 2310 | 3100*760*1050 |
600 900 |
||||
| KBSGZY-200/6 | 200 | 820 | 1550 | 2 | 4 | 2550 | 3150*760*1050 | |||||
| KBSGZY-250/6 | 250 | 950 | 1800 | 2 | 4 | 3050 | 3290*780*1100 | |||||
| KBSGZY-315/6 | 315 | 1.2/0.693 | 1100 | 2150 | 1.8 | 4 | 3500 | 3560*875*1340 | ||||
| KBSGZY-400/6 | 400 | 1300 | 2600 | 1.8 | 4 | 3750 | 3565*900*1400 | |||||
| KBSGZY-500/6 | 500 | 1500 | 3100 | 1.5 | 4 | 4040 | 3580*950*1545 | |||||
| KBSGZY-630/6 | 630 | 1800 | 3680 | 1.5 | 4 | 4345 | 3580*950*1545 | |||||
| KBSGZY-800/6 | 800 |
1.2/0.693 3.45 |
YyO(d11) Yyno |
2050 | 4500 | 1.0 | 4 | 5675 | 3760*990*1560 | |||
| KBSGZY-1000/6 | 1000 | 2350 | 5400 | 1.0 | 4 | 6600 | 4000*1060*1615 | |||||
| KBSGZY-1250/6 | 1250 |
1.2 3.45 |
Yyo Yyno |
2750 | 6500 | 1.0 | 4 | 7610 | 4040*1175*1590 | |||
| KBSGZY-1600/6 | 1600 | 3350 | 8000 | 0.8 | 4 | 9400 | 4250*1190*1865 | |||||
| KBSGZY-2000/6 | 2000 | 3.45 |
Yyno Dyn11 |
3800 | 9500 | 0.6 | 4.5 | 9900 | 4250*1190*1865 | |||
| KBSGZY-2500/6 | 2500 | 4500 | 10600 | 0.6 | 5 | 13750 | 4550*1200*1900 | |||||
| KBSGZY-3150/6 | 3150 | 5300 | 12500 | 0.6 | 5.5 | 16750 | 4800*1250*1800 | |||||
| KBSGZY-4000/6 | 4000 | 6100 | 14000 | 0.6 | 6 | 19750 | 4900*1300*1850 | |||||
| KBSGZY-50/10 | 50 | 10 | 0.693/0.4 | YyO(d11) | 390 | 680 | 2.5 | 4 | 2050 | 3090*720*1000 | 600 | |
| KBSGZY-100/10 | 100 | 560 | 1050 | 2.5 | 4 | 2400 | 3240*800*1050 | |||||
| KBSGZY-160/10 | 160 | 800 | 1500 | 2.0 | 4 | 2800 | 3390*850*1300 |
600 900 |
||||
| KBSGZY-200/10 | 200 | 950 | 1800 | 2.0 | 4 | 2950 | 3390*850*1300 | |||||
| KBSGZY-250/10 | 250 | 1100 | 2100 | 2.0 | 4 | 3230 | 3490*895*1400 | |||||
| KBSGZY-315/10 | 315 | 1.2/0.693 | 1300 | 2500 | 1.8 | 4 | 3600 | 3620*895*1450 | ||||
| KBSGZY-400/10 | 400 | 1500 | 3000 | 1.8 | 4 | 3860 | 3710*910*1500 | |||||
| KBSGZY-500/10 | 500 | 1750 | 3500 | 1.5 | 4 | 4135 | 3880*950*1535 | |||||
| KBSGZY-630/10 | 630 | 2000 | 4100 | 1.5 | 4 | 5480 | 3990*990*1585 | |||||
| KBSGZY-800/10 | 800 |
1.2/0.693 3.45 |
YyO(d11) Yyno |
2300 | 5100 | 1.2 | 4 | 6270 | 4160*1060*1615 | |||
| KBSGZY-1000/10 | 1000 | 2600 | 6100 | 1.2 | 4.5 | 6800 | 4250*1050*1680 | |||||
| KBSGZY-1250/10 | 1250 |
1.2 3.45 |
Yyo Yyno |
3100 | 7400 | 1.0 | 4.5 | 7750 | 4330*1175*1790 | |||
| KBSGZY-1600/10 | 1600 | 3800 | 8500 | 1.0 | 5 | 9450 | 4380*1100*1850 | |||||
| KBSGZY-2000/10 | 2000 | 3.45 | YyO(d11) | 4500 | 9700 | 0.7 | 5 | 11850 | 4590*1200*1900 | |||
| KBSGZY-2500/10 | 2500 | 5200 | 10800 | 0.7 | 5.5 | 14850 | 5255*1360*1735 | |||||
| KBSGZY-3150/10 | 3150 | 6100 | 12800 | 0.7 | 5.5 | 18850 | 5210*1300*1880 | |||||
| KBSGZY-4000/10 | 4000 | 7000 | 15000 | 0.7 | 6 | 21850 | 5700*1350*1900 | |||||
| KBSGZY-5000/10 | 5000 | 8000 | 18500 | 0.7 | 6.5 | 24800 | 5700*1480*1900 | |||||
| KBSGZY-6300/10 | 6300 | 9500 | 21000 | 0.7 | 7 | 26800 | 5800*1560*1900 | |||||
| KBSGZY-8000/10 | 8000 | 11500 | 25000 | 0.7 | 7.5 | 28700 | 6000*1650*1960 | |||||
دراسات حالة حول محولات التعدين KBSG
KBSG Mining Transformers التعاون التجاري
تطوير الأعمال مع Hengfengyou
هدفنا هو أن نصبح الشركة الرائدة عالميًا في تصنيع المعدات الكهربائية. لقد استفاد عملاؤنا في أكثر من 50 دولة حول العالم من الأعمال والخبرة والتكنولوجيا التي اكتسبناها على مدار سنوات عديدة. بمجرد أن يقيم عملاؤنا شراكة معنا، يصبحون عملاء موثوقين على المدى الطويل، حيث تلتزم Hengfengyou باستمرار بتزويدهم بأفضل المنتجات والخدمات الكهربائية.
أسئلة وأجوبة حول محولات التعدين KBSG
1. ما هي محولات التعدين؟
محولات التعدين هي محولات طاقة متخصصة مصممة لتوفير توزيع موثوق للطاقة لعمليات التعدين. وهي مصممة لتحمل البيئات القاسية، بما في ذلك الغبار والرطوبة والاهتزازات ودرجات الحرارة القصوى.
2. لماذا تختلف محولات التعدين عن المحولات القياسية؟
تتميز محولات التعدين بوجود أغلفة متينة وأنظمة تبريد محسنة وتصميمات مقاومة للانفجار (عند الحاجة)، مما يتيح التشغيل الآمن في ظروف التعدين الخطرة. وهذا يتناقض مع المحولات القياسية المخصصة للبيئات الأقل تطلبًا.
3. ما هي الأنواع الشائعة لمحولات التعدين؟
تشمل الأنواع الشائعة ما يلي:
محولات من النوع الجاف (مبردة بالهواء، بدون زيت قابل للاشتعال)
المحولات المغمورة بالزيت (للتطبيقات عالية الطاقة)
المحولات المقاومة للانفجار (للمناجم الخطرة تحت الأرض)
4. ما هي الفولتية المقدرة التي تدعمها محولات التعدين عادةً؟
تتعامل محولات التعدين عادةً مع نطاقات الجهد المتوسط (MV)، مثل 1 كيلو فولت إلى 36 كيلو فولت، اعتمادًا على متطلبات الطاقة لمعدات التعدين.
5. كيف يتم تبريد محولات التعدين؟
تستخدم طرق تبريد مختلفة:
NA (الهواء الطبيعي): تبريد الهواء السلبي
AF (الهواء القسري): تبريد بمساعدة المروحة
تبريد مغمور بالزيت مع مشعات أو مبادلات حرارية
6. هل محولات التعدين مقاومة للانفجار؟
بعض محولات التعدين (خاصة لمناجم الفحم تحت الأرض) مقاومة للانفجار (مقاومة للاشتعال) لمنع اشتعال الغازات القابلة للاشتعال مثل الميثان.
7. ما هي ميزات السلامة التي تتمتع بها محولات التعدين؟
تشمل وظائف السلامة الرئيسية ما يلي:
- الحماية من الحمل الزائد وقصر الدائرة
- مستشعرات مراقبة درجة الحرارة
- أغلفة مقاومة للتآكل
- أنظمة تأريض محمية من الأعطال
8. ما هي وتيرة صيانة محولات التعدين؟
الصيانة الدورية ضرورية، وعادة ما تكون كل 6-12 شهرًا، وتشمل:
- اختبار مقاومة العزل
- تحليل الزيت (المحولات المملوءة بالزيت)
- تنظيف نظام التبريد
- فحص التوصيلات الكهربائية
9. هل يمكن تخصيص محولات التعدين؟
نعم، عادةً ما يقوم المصنعون بتخصيص المحولات بناءً على:
- متطلبات جهد الدخل/الخرج
- الظروف البيئية (الرطوبة والغبار والارتفاع)
- نوع التركيب (مثبت على منصة، مثبت على مقطورة أو تركيب ثابت)
