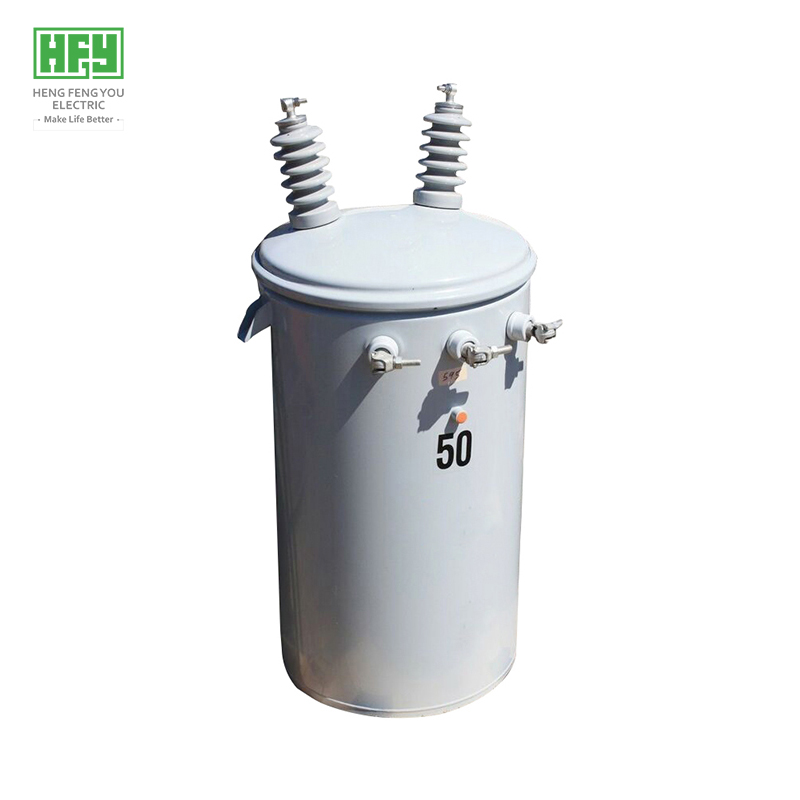

محولات التوزيع أحادية الطور المثبتة على عمود من سلسلة D11-M

دليل المشتريات العالمي لمحولات D11-M أحادية الطور المثبتة على أعمدة

نظرة عامة على محولات D11-M أحادية الطور المثبتة على أعمدة

  - تصميم منخفض الخسارة وموفر للطاقة بجهد كهربائي أقصى يبلغ 36 كيلو فولت وسعة تصل إلى 315 كيلو فولت أمبير

- أداء يتجاوز معايير ANSI و IEC في القياسات الفعلية؛ معتمد من CB و CCC و KEMA و ANSI

- هيكل أساسي مصفح عالي الكفاءة وموفر للطاقة مع تركيب تعليق مثبت على عمود

- موثوقية عالية مثبتة من خلال التحقق التشغيلي في أكثر من 50 دولة ومنطقة حول العالم

- يتم استخدامه بشكل أساسي في شبكات التوزيع اللامركزية في الضواحي، والإنتاج الزراعي، وأنظمة إمداد الطاقة للمباني المدنية

- يتم بيع المنتجات حاليًا بنجاح في الفلبين وأستراليا والولايات المتحدة واليابان وأمريكا الجنوبية ومناطق أخرى

- معايير الامتثال: IEEE C57 و ANSI C57 و IEC 76 و GB 10318

مزايا المحولات أحادية الطور المثبتة على عمود من سلسلة D11-M

تقنية رائدة

- تقنية لف خاصة تعزز مقاومة الصواعق

- تدفق مغناطيسي شارد ضئيل، قوة ميكانيكية عالية، قدرة قوية على تحمل الدوائر القصيرة

- هيكل أساسي مغلف بالكامل بزاوية 45 درجة

الهيكل

- تصنيع دقيق بواسطة آلات القطع بالليزر من Mitsubishi ومعدات التثقيب والقص والانحناء CNC

- اللحام الآلي الروبوتي من ABB مع الفحص بالليزر يمنع نقاط التسرب، ويحقق معدل تأهيل بنسبة 99.99998٪

- الطلاء الكهروستاتيكي بالمسحوق يضمن احتفاظ الطلاء لمدة 50 عامًا (مقاومة الطلاء للتآكل ≥100 ساعة، صلابة ≥0.4)

- هيكل أسطواني مغلق تمامًا مع صمام تخفيف الضغط اليدوي ذاتي الإغلاق (متوافق مع معايير ANSI)

- حامل تعليق NEMA قياسي (تتضمن كل وحدة لوحات فرعية لحامل العمود)

- تصميم مغلق بالكامل ولا يحتاج إلى صيانة مع عمر خدمة يزيد عن 30 عامًا في ظل التشغيل العادي

> القلب

- مادة القلب: صفائح فولاذية سيليكونية موجهة الحبيبات ملفوفة على البارد عالية الجودة مع عزل أكسيد معدني (مصدرها Baosteel و Wuhan Iron & Steel)

- تقليل الخسائر والتيار بدون حمل والضوضاء من خلال القص والتكديس المتحكم فيه لصفائح الفولاذ السليكوني

> اللفات

- لفات منخفضة الجهد مصنوعة من أسلاك عالية الجودة معزولة بورق الكابلات

- لفات عالية الجهد مصنوعة من أسلاك نحاسية مستديرة مطلية بالبولي يوريثين عالية الجودة

- يستخدم العزل بين الطبقات ورقًا لاصقًا، يربط الملف في وحدة ثابتة ذات قدرة عزل ممتازة

- هيكل محول قوي أثناء التشغيل العادي والنقل

> مواد عالية الجودة

- صفائح فولاذية سيليكونية مصنعة من قبل Baosteel و Wuhan Iron and Steel

- نحاس عالي الجودة خالٍ من الأكسجين من الصين

- زيت معدني عالي الجودة للمحولات (25#) أو FR3 من شركة البترول الوطنية الصينية (Kunlun Petroleum)

> ميزات أخرى

- بطانات بوليمر عالية القوة للجهد المنخفض أو بطانات خزفية للجهد العالي والمنخفض

- مزودة بأطراف توصيل نحاسية من النوع الحلقي ومطلية بالكامل بالقصدير

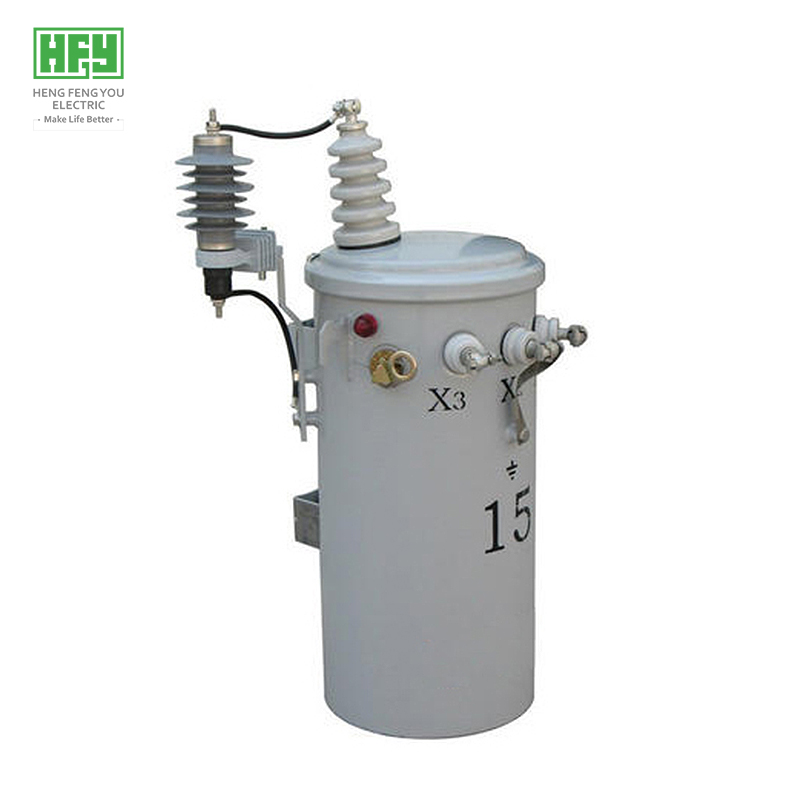

- مزودة بفتائل محددة للتيار ومانعات الصواعق

المواصفات الفنية لمحولات D11-M أحادية الطور المثبتة على أعمدة

  - جهد الدخل: محولات مثبتة على أعمدة، محولات أحادية الطور في الفلبين، محولات أحادية الطور في الولايات المتحدة الأمريكية، محولات أحادية الطور في اليابان.

- جهد الخرج: 120-240/240-480/347/600 فولت أو غير ذلك.

- السعة: 10-160 كيلو فولت أمبير، الجهد الأقصى 36 كيلو فولت، السعة القصوى 315 كيلو فولت أمبير.

- ملاحظات: يمكن تخصيص الجهد والسعة والتردد ومجموعة التوصيل والخسائر وفقًا لمتطلبات العملاء

(معلمات الجدول مرفقة أدناه)
