محول توزيع الطاقة ثلاثي الأطوار 6.6 كيلو فولت

دليل الشراء العالمي لمحول مغمور بالزيت ثلاثي الأطوار 6.6 كيلو فولت

نظرة عامة على المحولات المغمورة بالزيت 6.6 كيلو فولت

مزايا المحولات المغمورة بالزيت 6.6 كيلو فولت

1. المعايير: GB, IEC, GOST, EN, NF, ANSI/IEEE (يمكن التخصيص وفقاً لمعايير العميل)

2. الشهادات: ISO, CE, IEC, SABS, COC, CSA, UL

3. الكفاءة: يمكن أن تتجاوز كفاءة المحولات المغمورة بالزيت 6.6 كيلو فولت 99%، بما يتوافق مع لوائح التصميم البيئي الأوروبية 2015/2014/548/EC من المستوى الثاني (Tier 2).

4. خالية من الصيانة: درجة حماية IP65، مقاومة للغبار والرطوبة، خالية من الصيانة، وعمر تصميمي يزيد عن 25 عاماً.

5. حماية البيئة والتنمية المستدامة: يمكن اختيار زيت FR3 النباتي.

6. قدرة التحميل الزائد: تسمح محولات 6.6 كيلو فولت ذات الملفات النحاسية بالتحميل الزائد قصير المدى حتى 150% من السعة المقدرة لمدة لا تتجاوز ساعتين، مع ضرورة مراقبة درجة حرارة الزيت (≤ 95 درجة مئوية).

المعلمات التقنية للمحولات المغمورة بالزيت 6.6 كيلو فولت

• جهد الإدخال: 11KV 15KV 30KV 33KV

• جهد الإخراج: 6.6KV

• السعة: 30-5000KVA

• التردد: 50HZ/60HZ

• ملاحظة: يمكن تخصيص الجهد والسعة والتردد ومجموعة التوصيل والفقد وفقاً لمتطلبات العميل.

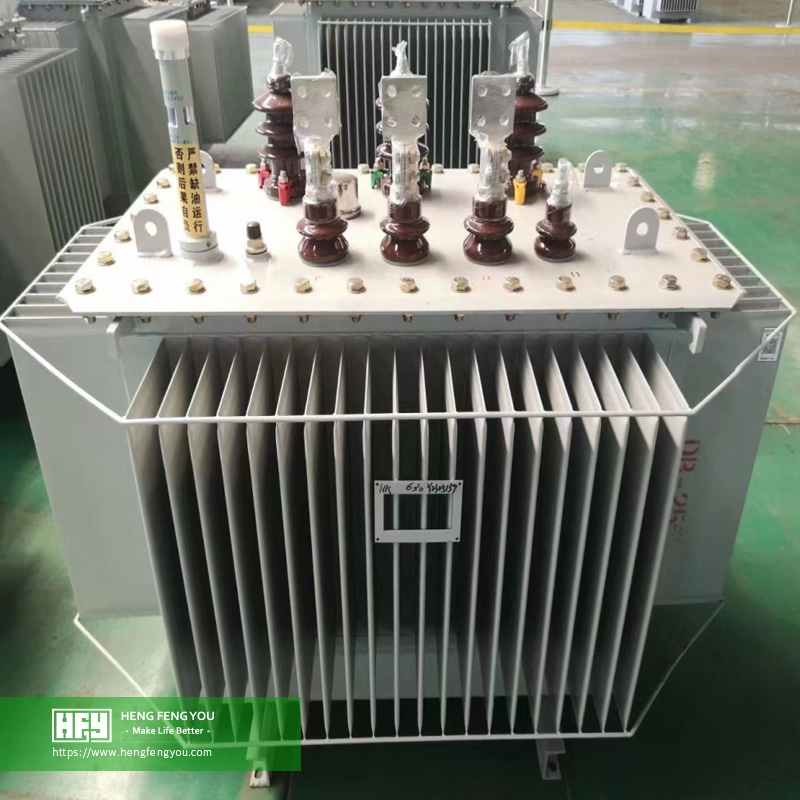

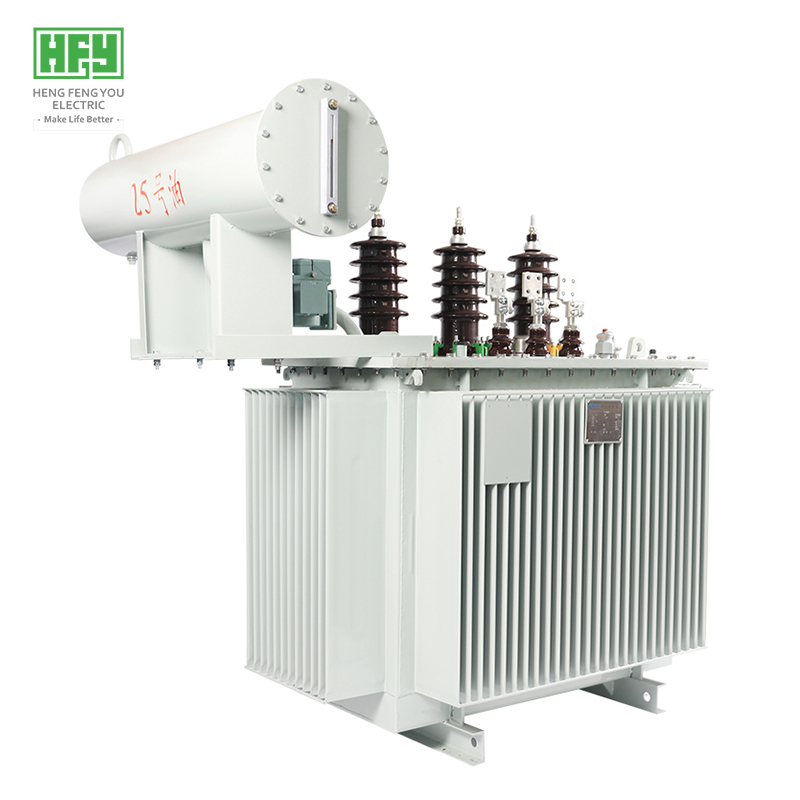

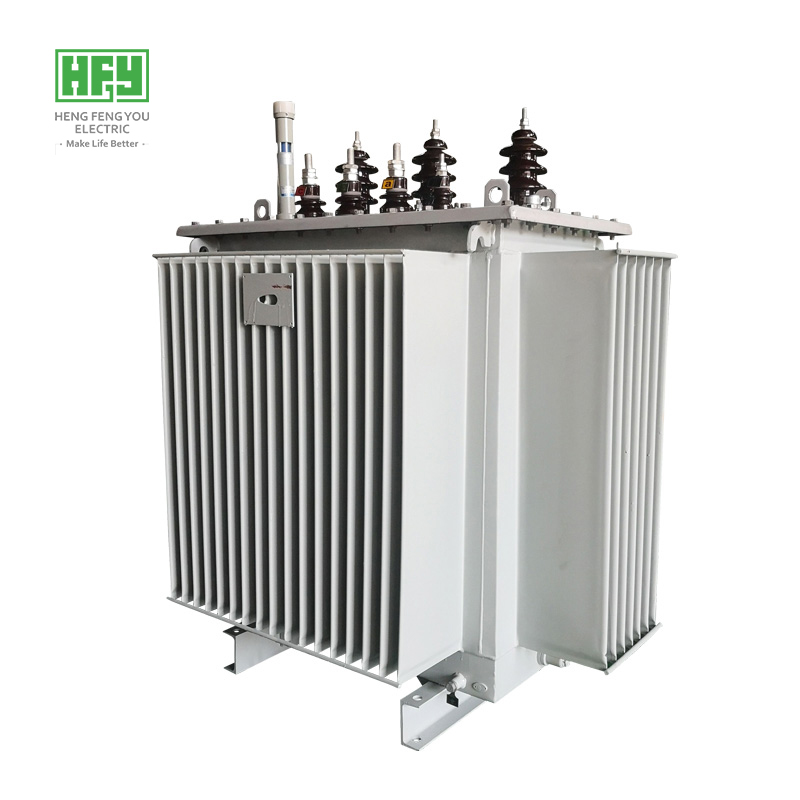

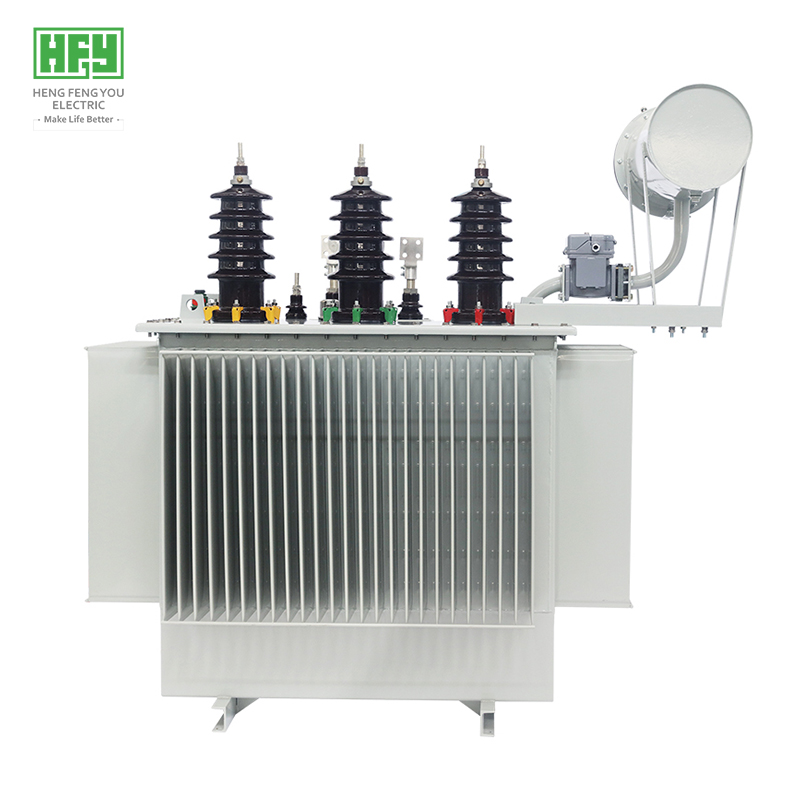

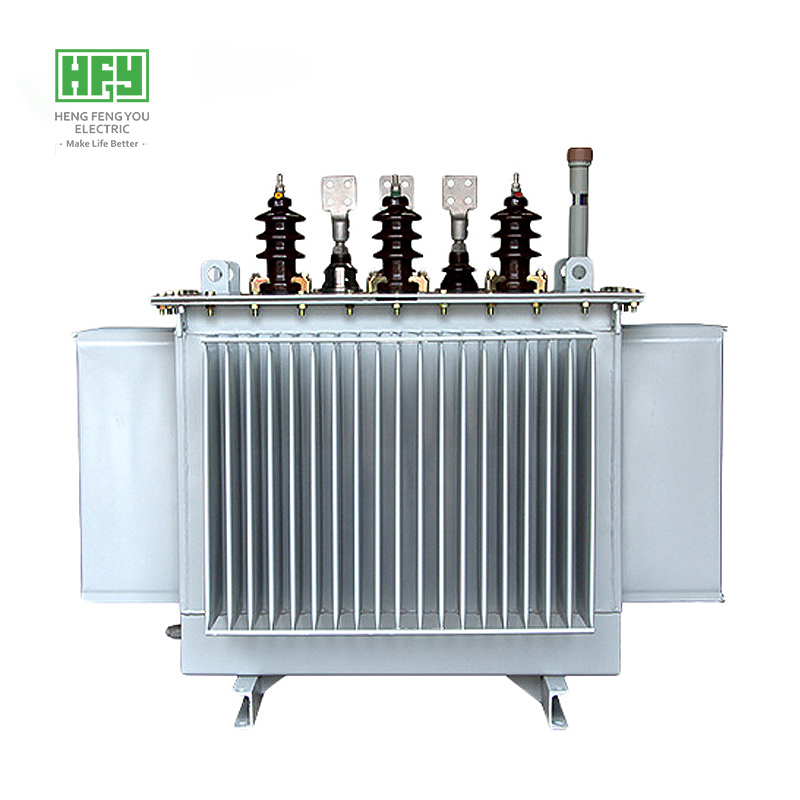

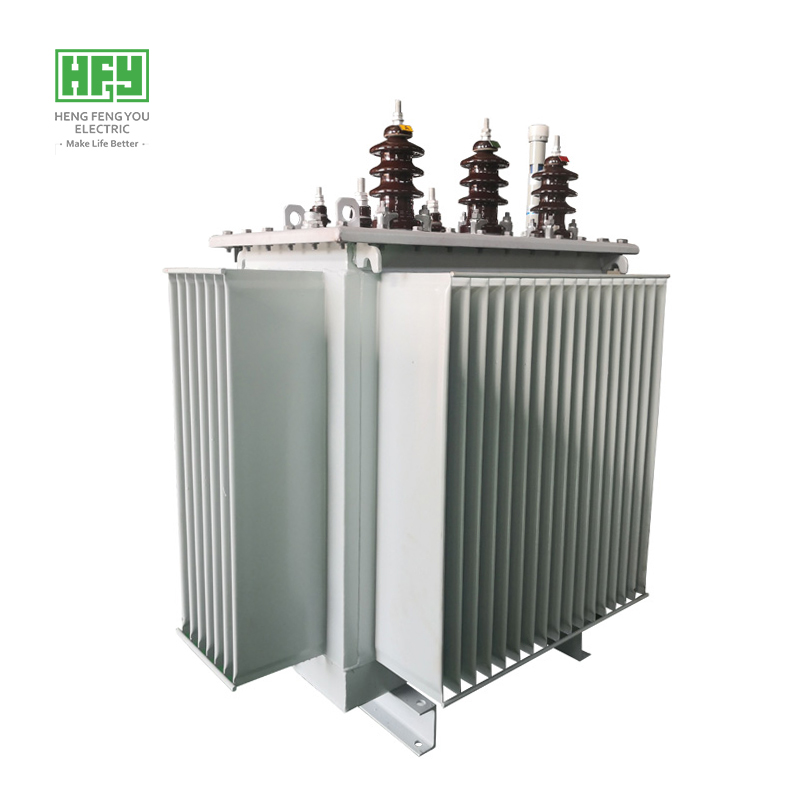

عرض حالات المحولات المغمورة بالزيت 6.6 كيلو فولت

التعاون التجاري للمحولات المغمورة بالزيت 6.6 كيلو فولت



الأسئلة الشائعة حول المحولات المغمورة بالزيت 6.6 كيلو فولت
س1: ما هو المحول المغمور بالزيت ثلاثي الأطوار 6.6 كيلو فولت؟ المحول المغمور بالزيت ثلاثي الأطوار هو محول طاقة يتم تبريده وعزله بواسطة زيت عازل. مصمم لأنظمة الطاقة المتناوبة ثلاثية الأطوار، ويمكنه تحويل الطاقة الكهربائية ذات الجهد العالي إلى جهد منخفض (مثل 6.6 كيلو فولت/400 فولت). يستخدم على نطاق واسع في الصناعة والتجارة وتوزيع الشبكة.

س2: ما هي سيناريوهات التطبيق النموذجية للمحولات المغمورة بالزيت 6.6 كيلو فولت؟

• تحويل الجهد في شبكات التوزيع الحضرية (6.6 كيلو فولت ← 400 فولت)؛

• توزيع الطاقة في المصانع الصناعية مثل المناجم والبتروكيماويات؛

• ربط محطات طاقة الطاقة المتجددة (مثل مزارع الرياح) بالشبكة؛

• المستشفيات، مراكز البيانات وغيرها من الأماكن التي تتطلب إمدادات طاقة عالية الموثوقية.

س3: ما هو نطاق السعة المقدرة للمحولات المغمورة بالزيت 6.6 كيلو فولت؟ نطاق السعة الشائع هو من 25 كيلو فولت أمبير إلى 10 ميجا فولت أمبير، حيث تعد موديلات 100 كيلو فولت أمبير إلى 2000 كيلو فولت أمبير (6.6 كيلو فولت/400 فولت) هي الأكثر استخداماً، اعتماداً على متطلبات الحمل.

س4: ما الفرق في دورة الصيانة بين المحولات الجافة والمحولات المغمورة بالزيت 6.6 كيلو فولت؟ الجافة: فحص تنظيف الغبار كل 2-3 سنوات؛ المغمورة بالزيت: فحص مستوى الزيت وجودته (قيمة تحمل الجهد، الحموضة)، الختم ونظافة المبرد سنوياً؛ إجراء اختبار شامل لعينات الزيت كل 3-5 سنوات (مثل فقدان العازل ومحتوى الماء).

س5: كيف تختار بين المحول المغمور بالزيت والمحول الجاف؟

• المحول المغمور بالزيت 6.6 كيلو فولت: مناسب للأماكن المفتوحة، السعة الكبيرة، وسيناريوهات الحمل العالي، بتكلفة منخفضة، لكنه يتطلب صيانة دورية؛

• المحول الجاف 6.6 كيلو فولت: يستخدم في البيئات الداخلية ذات متطلبات الوقاية من الحريق العالية (مثل مراكز التسوق ومترو الأنفاق)، خالٍ من الصيانة ولكنه باهظ الثمن.

س6: كيف تحدد ما إذا كان المحول المغمور بالزيت 6.6 كيلو فولت يحتاج إلى تغيير الزيت أو تصفيته؟

• فحص جودة الزيت: الفحص الدوري لجهد الانهيار (يجب أن يكون ≥ 30 كيلو فولت)، محتوى الماء (≤ 20 جزء في المليون) وقيمة الحمض؛

• عكارة لون الزيت: عندما يصبح لون الزيت غامقاً أو تزداد المواد العالقة؛

• انخفاض أداء العزل: يتم تحديده من خلال اختبار تحمل الجهد.

س7: ما هي أسباب الارتفاع غير الطبيعي في درجة الحرارة أثناء تشغيل المحول 6.6 كيلو فولت؟

• التحميل الزائد لفترات طويلة؛

• عطل في نظام التبريد (توقف المراوح/مضخات الزيت)؛

• انسداد مسار الزيت أو عدم كفاية كمية الزيت؛

• ماس كهربائي داخلي أو سوء اتصال.

س8: كيف تتعامل مع تسرب الزيت في المحول 6.6 كيلو فولت؟

• تسرب طفيف: شد البراغي أو استبدال الحشيات؛

• تسرب خطير: إيقاف التشغيل فوراً، تصريف الزيت، وإصلاح أو استبدال الأجزاء.

س9: ما هي أجهزة الحماية التي يجب تكوينها للمحول المغمور بالزيت 6.6 كيلو فولت؟

• جانب الجهد العالي: قاطع دائرة أو مصهر (مع حماية من التيار الزائد/الماس الكهربائي)؛

• حماية جسم المحول: مرحل الغاز (Buchholz)، صمام تنفيس الضغط، مقياس درجة حرارة الزيت؛

• حماية النظام: مانعة الصواعق (للحماية من الصدمات الرعدية)؛

• أجهزة المراقبة: مقياس مستوى الزيت، محلل كروماتوغرافيا الزيت عبر الإنترنت (للتكوينات المتطورة).

س10: ما هي النقاط الأساسية التي يجب مراعاتها عند تركيب المحول 6.6 كيلو فولت؟

• أساس ثابت، تركيب أفقي، وتجنب الميل؛

• ترك مساحة كافية لتبديد الحرارة (على سبيل المثال، لا تقل عن 1.5 متر من الجدران)؛

• مقاومة التأريض ≤ 4 أوم؛

• التحقق من مستوى الزيت، الختم، ونظافة الغلاف الخارجي.
