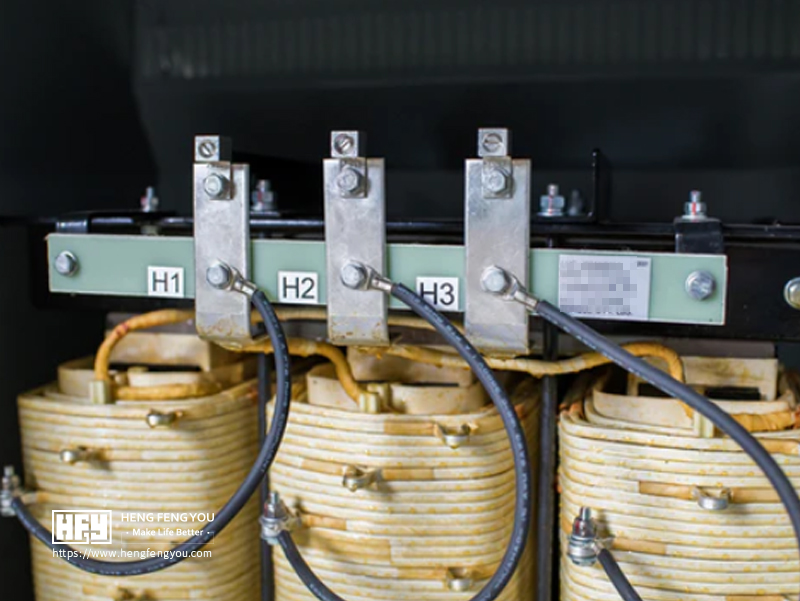

محول ثلاثي الأطوار من النوع الجاف للطاقة الكهروضوئية

دليل الشراء العالمي للمحولات الكهروضوئية ثلاثية الطور من النوع الجاف

نظرة عامة على المحولات الكهروضوئية ثلاثية الطور من النوع الجاف

> الجهد الأولي: 480 Y 277، الجهد الثانوي: 208 Y 277، تستخدم بشكل أساسي لتوليد الطاقة الكهروضوئية الشمسية في الولايات المتحدة؛

>يشتمل هذا التصميم على موصلات محايدة ذات تصنيف كامل على الجانبين الأولي والثانوي، كما هو مطلوب عادة في التطبيقات الشمسية؛

>يمكن للمحول توفير 480 فولت أو 208 فولت في وضع التشغيل التصاعدي أو التنازلي، مما يجعله حلاً مثاليًا للتركيبات الشمسية.

>معايير الامتثال: ANSI C57، DOE، CSA، IEEE، IEC 60067

مواصفات المحولات الكهروضوئية ثلاثية الطور من النوع الجاف

معتمدة من CSA و UL

تردد 60 هرتز

ارتفاع درجة الحرارة 150 درجة مئوية

2 نقاط فوق و 4 نقاط تحت نقطة الضبط الرئيسية، بزيادات 2.5

ملفات ألومنيوم عالية الكفاءة

فئة عزل 220 درجة مئوية

ملفات مشبعة بالضغط الفراغي

غلاف NEMA 3R خارجي/داخلي

مثبت على الحائط، حتى 75 كيلو فولت أمبير

تشمل كتل طرفية حتى 75 كيلو فولت أمبير

الأسئلة المتداولة حول المحولات الكهروضوئية ثلاثية الطور من النوع الجاف

ما هي الوظيفة الأساسية للمحول الكهروضوئي ثلاثي الطور من النوع الجاف؟

يُستخدم في أنظمة توليد الطاقة الكهروضوئية لرفع الجهد الكهربائي المنخفض للتيار المتردد (على سبيل المثال، 400 فولت/690 فولت) الناتج من المحولات إلى 10 كيلو فولت أو 35 كيلو فولت من أجل التوصيل بالشبكة أو النقل لمسافات طويلة.

لماذا يوصى باستخدام المحولات الجافة في الأنظمة الكهروضوئية؟

لا تتطلب المحولات الجافة أي زيت محولات، وتتميز بمقاومة فائقة للحريق، وتبسط الصيانة، وتناسب التركيب الداخلي والخارجي، مما يجعلها أكثر ملاءمة للمتطلبات البيئية لمحطات الطاقة الكهروضوئية.

كيف يتم اختيار السعة المقدرة للمحولات الكهروضوئية الجافة؟

يجب تحديدها بناءً على السعة الإجمالية المركبة للمصفوفة الكهروضوئية وقوة خرج العاكس، والتي يتم تكوينها عادةً عند 1.1 إلى 1.2 ضعف قوة الخرج القصوى للنظام.

كيف تتكيف المحولات مع الطبيعة المتقلبة لتوليد الطاقة الكهروضوئية؟

تتضمن المحولات قدرة تحميل زائدة عالية وتصميمات قوية لإدارة الحرارة لتحمل التغيرات المتقطعة في الحمل الناتج عن الطاقة الكهروضوئية، مما يضمن التشغيل المستقر على المدى الطويل.

هل تحتاج المحولات إلى حماية من التدفق العكسي؟

نعم. يجب أن يتناسق ذلك مع أنظمة حماية العاكس والشبكة لمنع تلف المعدات أو أعطال الشبكة الناتجة عن التدفق العكسي للطاقة.

ما هي درجات الحماية وطرق التبريد؟

درجات الحماية الشائعة هي IP21 أو IP23. تشمل طرق التبريد التبريد بالهواء الطبيعي (AN) أو التبريد بالهواء القسري (AF)، وهي مناسبة للبيئات الخارجية.

ما هي المتطلبات البيئية أثناء التثبيت؟

تجنب أشعة الشمس المباشرة ودرجات الحرارة المرتفعة والرطوبة أو البيئات التي تحتوي على غازات أكالة. تأكد من وجود تهوية كافية وأساس مستوٍ ومستقر.

ما هي فحوصات الصيانة الروتينية المطلوبة؟

قم بتنظيف الغبار بانتظام، وفحص حالة عزل اللف، وشد الوصلات، ومراقبة درجات الحرارة غير الطبيعية أو الضوضاء أثناء التشغيل.

ما هي العوامل التي تؤثر على عمر المحول؟

يتم تحديدها بشكل أساسي من خلال تقادم مادة العزل، وعامل الحمل، والظروف البيئية، وجودة الصيانة. يمتد العمر التصميمي عادةً من 20 إلى 30 عامًا.

ما الذي يميز المحولات الكهروضوئية الجافة عن المحولات الجافة القياسية؟

تم تحسينها لتناسب الأنظمة الكهروضوئية، فهي توفر قدرة تحميل زائدة محسنة، وقابلية تكيف أوسع مع الجهد، وتوافقًا مع خصائص التوافقيات العاكسة.
