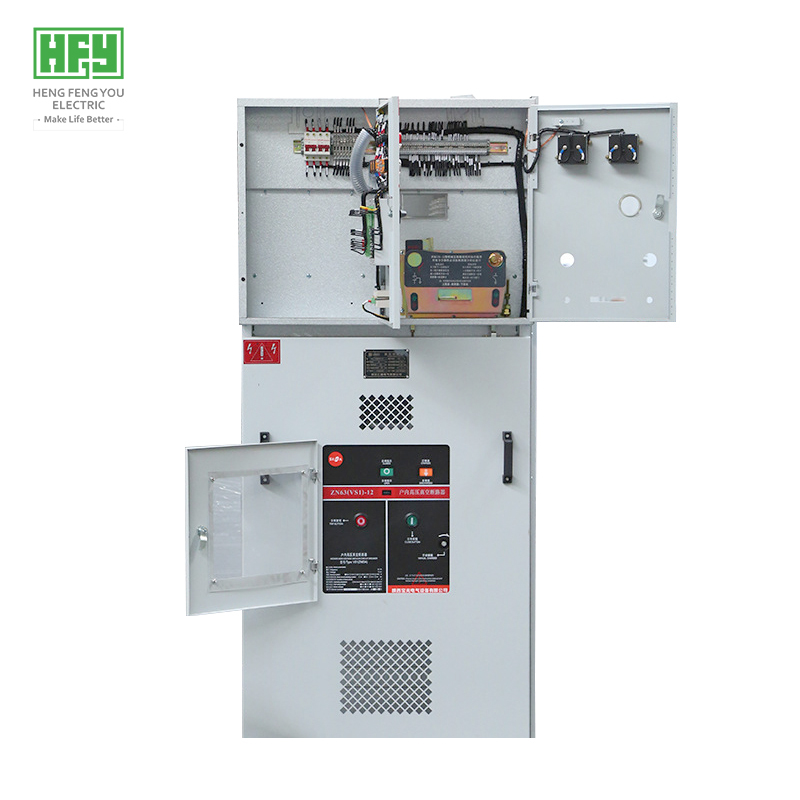

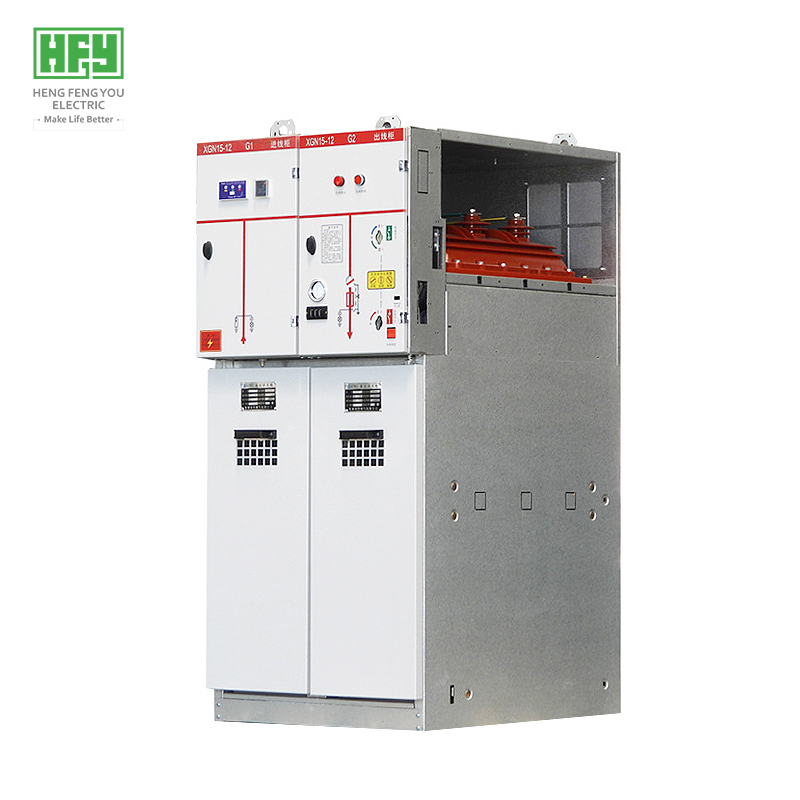

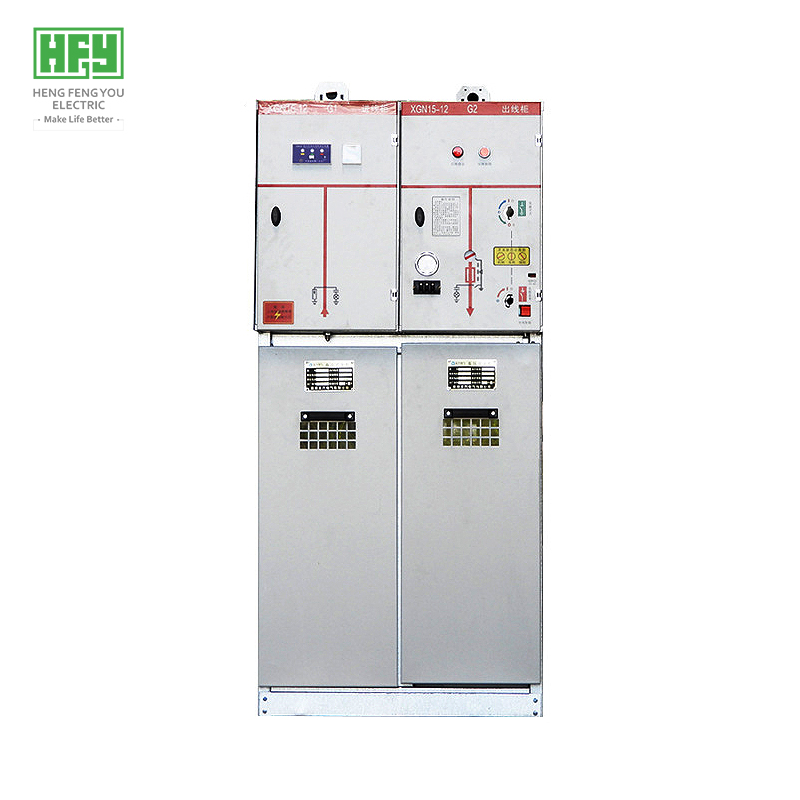

HXGN15-12型环网柜(SF6六氟化硫气体开关柜）

العلامة التجارية: هنغفينجيو
مسلسل: HXGN15-12
يستخدم: 低成本、高可靠性、城市高压配电解决方案
بلد المنشأ: الصين
طرق الدفع: L/C, T/T, Western Union, Paypal, Money Gram
شهادة: ISO9001、CB、CE、KEMA

استفسر الآن

产品概述

- HXGN15-12型环网柜(SF6六氟化硫气体开关柜），箱式交流金属封闭开关设备
- 额定交流频率50Hz/60HZ，最大工作电压到12KV，最大工作电流至4000A
- 全球50多个国家和地区运行验证的高可靠性
- 主要用于工厂、车间、小区住宅、高层建筑等场所的配电系统、环网供电，也适用于箱式变电站中
- 满足众多国际标准：IEC62271-200:2003、GB3906等

产品优势

> 领先技术
- 标准防腐及盐雾环境方案，满足现场严苛环境要求
- 元器件可配装ABB公司原装HAD/US型ISF6断路器或VD4-S型真空断路器
- 也可根据用户需要采用部件国内组装生产的SFL-12/24型开关设备
- 设有完善可靠的机械联动、联锁装置，完全达到“ 五防"功能（IP3X）

> 柜体
- 整体采用2mm采用热浸镀锌板镏接而成
- 激光数控设备切割、打孔、折弯，保证加工精度
- 外部采用静电环氧粉末喷涂，50年不脱漆

> 功能单元
- 可手动和电动操作，可具有远方遥控功能
- 负荷开关、组合电器，其安装方式灵活，可左右侧装、正装、倒装
- 柜后设有二处压力释放孔，电缆室和母线室（负荷开关）

> 母线系统
- 优质三相镀锡母线铜排，机械强度高，散热好

> 加工组装
- 无尘化车间，保证绝缘性
- 装配工人至少经过6个月以上的培训上岗
- 螺栓加固使用电动工具保证合适扭矩
- 铜线母排为数控裁断、打孔、折弯，保证精度
- 德国LEYBOLD氦质谱检漏仪——确保SF6气箱泄漏率低于国家标准
- 计算机控制真空舱等压抽空充气一体设备——确保气箱不变形和SF6气体99.9%的纯度

产品参数

名称	单位	数据
名称	单位	HXGN15-12(F)	HXGN15-12(F - R)
额定电压	kV	12	12
额定频率	Hz	50	50
主母线额定电流	A	630	630
最大熔断器额定电流	A	-	125
主电路的额定短时间容限电流是固定的短路持续时间	kA/s	20 3	20 3
额定期望短路分断电流	kA	-	50
1min工频耐压，相位，对地/断裂	kV	42/48	42/48
耐雷击电压、相位、对地/断裂	kV	75/85	75/85
保护等级		IP2X	IP2X

使用条件

- 海拔高度不得超过2000m
- 周围空气温度不高于+40度，不低于-5度（24小时内平均温度不得高于+35度）
- 周围空气湿度不超过50%，低温度允许有较大的相对温度（如+20度为90%），应考虑到由温度的变化引• 起的凝露的影响
- 与垂直面倾斜不超过5°，且整组柜列相对平整符合（GBJ232-2）标准
- 要求在无剧烈震动和冲击，电器元件不会受到腐蚀、无导电性尘埃的场所
